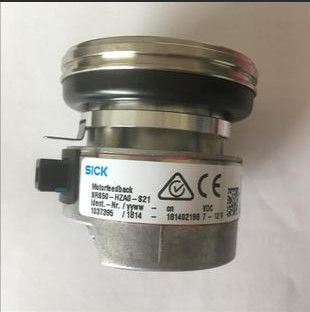

Novo em caixa SICK SRS50-HZA0-S21 Motor Encoder Parte n.o 1037195

MOQ:	1
Preço:	455$/piece
embalagem padrão:	100100100mm
Período de entrega:	3 dias
Método do pagamento:	T/T
Capacidade de abastecimento:	1 peça em estoque

Informação de detalhes

Descrição do produto

Informações detalhadas

Lugar de origem

Alemanha

Marca

Certificação

Número do modelo

SRS50-HZA0-S21

Versão do eixo:

Eixo oco

Peso:

≤ 0,2 kg

Intervalo de temperatura de funcionamento:

¥30 °C... +115 °C

Intervalo de temperatura de armazenamento:

¥40 °C... +125 °C, sem embalagem

Destacar:

1037195 SICK SRS50-HZA0-S21 Motor Encoder

Encodificador do motor SICK SRS50-HZA0-S21

Descrição do produto

Características

Dispositivo especial

√

Especialidade

Eje oco personalizado (ver desenho dimensional)
Parafuso de fixação M5 x 45 (Torx), parafuso no EFx50 na entrega
Programação do valor de posição (marcação do ponto zero: suporte ao resolvedor)

Dispositivo de referência padrão

SRS50-HAA0-K22, 1037060

Produtos fornecidos

Parafusos de montagem para acoplamento de estator ou servoclampas não incluídos na entrega.

Desempenho

Períodos seno/coseno por revolução

1,024

Número de reações absolutas verificáveis
Luções

Número total de passos

32,768

Passo de medição

≤ 0,3 ′′ Para interpolação dos sinais seno/cosseno com, por exemplo, 12 bits

Não-linearidade integral

Tipo ± 45 ′′, limites de erro para a avaliação do período seno/cosseno, sem tensão mecânica do
acoplamento do estator

Não linearidade diferencial

± 7 ′′, não linearidade dentro de um período seno/cosseno

Velocidade de funcionamento

≤ 6 000 min−1, até onde a posição absoluta pode ser obtida de forma fiável

Área de memória disponível

1,792 byte

Precisão do sistema

± 52 ′′

Interfaces

Tipo de código do valor absoluto

Binário

Sequência de código

Aumentando, ao girar o eixo para rotação no sentido horário, olhando na direção A
Para a rotação do eixo no sentido dos ponteiros do relógio, olhando na direcção A (ver desenho dimensional)

Interface de comunicação

HIPERFACE®

Dados elétricos

Tipo de ligação

Conector masculino, de 8 pinos, radial

Tensão de alimentação

7 V... 12 V

Voltagem de alimentação recomendada

8 V DC

Consumo corrente

80 mA 1)

Frequência de saída para sinais seno/cosseno

≤ 200 kHz

1) Sem carga.

2 SISTEMAS DE REACTURAÇÃO DO MOTOR Folha de dados do produto SICK 2024-11-14 19:16:37

Submetido a alterações sem aviso prévio

SRS50-HZA0-S21 SRS/SRM50

Sistemas de retroalimentação do motor

Dados mecânicos

Versão do eixo

Arco oco

Tipo de flange/acoplamento do estator

Suporte de borracha

Dimensões

Ver desenho dimensional

Peso

≤ 0,2 kg

Velocidade de funcionamento

≤ 12 000 min−1

Aceleração angular

≤ 200 000 rad/s2

Torque de funcionamento

0.2 Ncm

Torque de arranque

+ 0,4 Ncm

Permissível estática de movimento

± 0,2 mm radial
± 0,8 mm no eixo

Dinâmica de movimento admissível

± 0,15 mm radial
± 0,2 mm no eixo

Movimento angular perpendicular à rotação
eixo vertical, estático

± 0,005 mm/mm

Movimento angular perpendicular à rotação
eixo dinâmico

± 0,0025 mm/mm

Vida útil dos rolamentos de esferas

3.6 x 109 revoluções

Dados ambientais

Intervalo de temperatura de funcionamento

¥30 °C... +115 °C

Intervalo de temperatura de armazenamento

¥40 °C... +125 °C, sem embalagem

Umidade relativa/condensada

90%, condensamento não autorizado

Resistência a choques

100 g, 10 ms, 10 ms (de acordo com a norma EN 60068-2-27)

Faixa de frequências de resistência às vibrações

20 g, 10 Hz... 2000 Hz (EN 60068-2-6)

EMC

De acordo com a EN 61000-6-2 e a EN 61000-6-3

Classificação do recinto

IP40, com conector de acoplamento inserido (IEC 60529)

1) A CEM de acordo com as normas citadas é alcançada quando o sistema de retroalimentação do motor é montado num invólucro eletricamente condutor, ligado a um
A ligação GND- ((0 V) da tensão de alimentação também é ancorada aqui.
Os utilizadores devem realizar os seus próprios ensaios.

Classificações

Classe 5.0

27270590

Classe 5.1.4

27270590

Classe 6.0

27270590

Classe 6.2

27270590

Classe 7.0

27270590

Classe 8.0

27270590

Classe 8.1

27270590

Classe 9.0

27270590

Classe 10.0

27273805

Classe 11.0

27273901

Classe 12.0

27273901

ETIM 5.0

CE001486

ETIM 6.0

CE001486

2024-11-14 19:16037: A ficha de dados do produto SISTEMAS DE REACÇÃO MOTOR

Submetido a alterações sem aviso prévio

SRS50-HZA0-S21 SRS/SRM50

Sistemas de retroalimentação do motor

ETIM 7.0

CE001486

ETIM 8.0

CE001486

UNSPSC 16.0901

41112113
