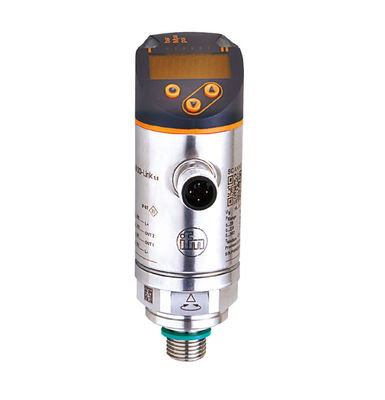

IFM Sensor de pressão com ecrã PN7594 PN-010-REG14-QFRKG

MOQ:	1
Preço:	$407/piece
embalagem padrão:	103 x 45 x 46 mm
Período de entrega:	3 dias
Método do pagamento:	T/T
Capacidade de abastecimento:	1 peça em estoque

Informação de detalhes

Descrição do produto

Informações detalhadas

Lugar de origem

Alemanha

Marca

Certificação

Número do modelo

PN7594

Proteção reversa da polaridade:

- Sim, sim.

Peso [g]:

260.5

Destacar:

IFM Sensor de pressão com visor

Sensor de pressão PN7594 com garantia

Sensor de pressão industrial PN-010-REG14-QFRKG

Descrição do produto

Aplicação

Elementos de medição

medição de pressão por capacidade cerâmica

célula

Aplicação

para aplicações industriais

Mídia

líquidos e gases

Temperatura média [°C]

- 25...80

Pressão nominal

75 bar

1087 psi

7.5 MPa

Min. pressão de ruptura

150 bar

2175 psi

15 MPa

Tipo de pressão

pressão relativa

Dados elétricos

Voltagem de funcionamento [V]

18...30 DC; (de acordo com a norma EN 50178 SELV/PELV)

Consumo corrente

[M.A.]

< 35

Resistência de isolamento mínima [MΩ]

100; (500 V DC)

Classe de protecção

III. A

Protecção da polaridade inversa

- Sim, sim.

Tempo de atraso de ligação [s]

< 0.3

Cão de guarda integrado

- Sim, sim.

Input/output

Número de entradas e saídas

Número de saídas digitais: 2

ifmefector, inc. • 1100 Atwater Drive • Malvern • PA 19355 ¢ Reservamo-nos o direito de fazer alterações técnicas sem aviso prévio ¢ EN-US ¢ PN7594-00 ¢ 10.02.2015

PN7594

Sensor de pressão com visor

PN-010-REG14-QFRKG/US/ /V

Produtos

Número total de saídas

sinal de saída

sinal de comutação; IO-Link; (configurável)

Projeto elétrico

PNP/NPN

Número de saídas digitais

Função de saída

Normalmente aberta / fechada; (configurável)

Max. interrupção de queda de tensão
DC de saída

[V]

2.5

Corrente nominal permanente de
saída de comutação CC

[M.A.]

150; (200 (... 60 °C) 250 (... 40 °C))

Frequência de comutação DC

[Hz]

< 170

Proteção contra curto-circuito

- Sim, sim.

Tipo de curto-circuito
proteção

Sim (sem bloqueio)

Protecção contra sobrecarga

- Sim, sim.

Intervalo de medição/de regulação

Faixa de medição

-1...10 bar

- Quatorze.5...145 psi

-Não.1...1 MPa

Ponto de fixação SP

-Não.9...10 bar

- Trinta e três.5...145 psi

-Não.09...1 MPa

Ponto de reinicialização rP

-Não.95- Não.90,95 bar

- Quatorze...144.5 psi

-Não.095- Não.00,995 MPa

Inícios de

00,05 bar

0.5 psi

00,005 MPa

Precisão / desvios

Precisão do ponto de interrupção

< ± 0,5

[% da extensão]

Repetitividade

[% da extensão]

< ± 0,1; (com flutuações de temperatura < 10 K)

Desvio das características
[% da extensão]

< ± 0,25 (BFSL) / < ± 0,5 (LS); (BFSL = linha reta de melhor ajuste; LS = definição do valor limite)

Desvio de histerese
[% da extensão]

< ± 0,25

Estabilidade a longo prazo
[% da extensão]

< ± 0,05; (por 6 meses)

Coeficiente de temperatura zero
ponto
[% do comprimento / 10 K]

< ± 0,2; (-0...80 °C)

Duração do coeficiente de temperatura

< ± 0,2; (-0...80 °C)

[% do comprimento / 10 K]

Tempos de reação

Tempo de resposta

[ms]

< 3

DS programável de tempo de atraso,
Dr.

[s]

0- Não.50

Software / programação

Opções de definição de parâmetros

histerese / janela; aberta / fechada normalmente; comutação
lógica; atraso de ligação/desligação; amortecimento; unidade de exibição

ifmefector, inc. • 1100 Atwater Drive • Malvern • PA 19355 ¢ Reservamo-nos o direito de fazer alterações técnicas sem aviso prévio ¢ EN-US ¢ PN7594-00 ¢ 10.02.2015

PN7594

Sensor de pressão com visor

PN-010-REG14-QFRKG/US/ /V

Interfaces

Interface de comunicação

IO-Link

Tipo de transmissão

COM2 (38,4 kBaud)

Revisão do IO-Link

1.1

Padrão SDCI

IEC 61131-9

ID do dispositivo IO-Link

403 d / 00 01 93 h

Profissionais

Sensor inteligente: variável de dados de processo; identificação do dispositivo, diagnóstico do dispositivo

Modo SIO

- Sim, sim.

Classe de porto principal exigida

Análogo de dados de processo

Processamento de dados binários

Min. tempo de ciclo do processo [ms]

2.3

Condições de funcionamento

Temperatura ambiente [°C]

- 25...80

Temperatura de armazenamento
Proteção

[°C]

- Quarenta...100
IP 65; IP 67

Ensaios/aprovas

EMC

DIN EN 61000-6-2

DIN EN 61000-6-3

Resistência a choques

DIN EN 60068-2-27

50 g (11 ms)

Resistência à vibração

DIN EN 60068-2-6

20 g (10...2000 Hz)

MTTF [anos]

224.01

Autorização UL

Número de homologação UL

J001

Directiva relativa aos equipamentos sob pressão

boa prática de engenharia; pode ser utilizado para fluidos do grupo 2; fluidos do grupo 1 a pedido

Dados mecânicos

Peso

[g]

260.5

Materiais

aço inoxidável (1.4404 / 316L); PBT+PC-GF30; PBT-GF20; PC

Materiais (partes molhadas)

aço inoxidável (1.4404 / 316L); cerâmica; FKM

Min. ciclos de pressão

100 milhões

Torque de aperto

[Nm]

25- Não.35; (torque de aperto recomendado;
Depende da lubrificação, vedação e pressão nominal)

Conexão de processo

ligação roscada G 1/4 rosca externa rosca internaM5

Elementos de restrição integrados

Não (pode ser adaptado posteriormente)

Displays / elementos de funcionamento

Unidade de exibição

3 x LED, verde (bares, psi, MPa)

Exibição

Estado de comutação

2 x LED, amarelo

Valores medidos

Anúncio alfanumérico, vermelho/verde, de 4 dígitos
