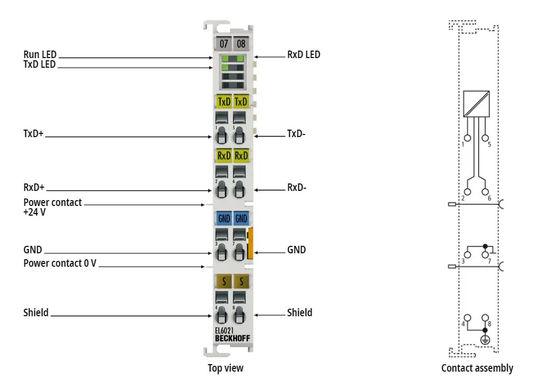

Tecnologia de ligação

contacto terminal

Canais de transferência de dados

TxD e RxD, duplex completo/meio duplex

Taxas de transferência de dados

2400...115,200 baud; padrão: 9600 baud, 8 bits de dados, sem paridade e um bit de parada

Transferência de bits

com sinal diferencial

Interfaces

1 x RS422/RS485

Impedância da linha

120 Ω

Comprimento do cabo

Aproximadamente 1000 m de par torcido

Fornecimento de abastecimento externo

- Não.

Fornecimento de energia

através do E-bus

Relógios distribuídos

- Não.

Isolamento elétrico

500 V (E-bus/voltagem de sinal)

Buffer de dados

864 bytes recebem buffer, 128 bytes transmitem buffer

Configuração

Não há configuração de endereço, configuração via PLC

Contatos de potência de consumo de corrente

- Não.

Consumo corrente E-bus

Tipo 170 mA

Peso

aproximadamente 55 g

Temperatura de funcionamento/armazenamento

-25...+60°C/-40...+85°C

Umidade relativa

95%, sem condensação

Resistência a vibrações/choques

É conforme com a norma EN 60068-2-6/EN 60068-2-27

Imunidade/emissão EMC

É conforme com a norma EN 61000-6-2/EN 61000-6-4

Proteção, classificação/postos de instalação.

IP20/variavel

Conexão por enchufe

para todos os terminais ESxxxx

Homologações/marcas

CE, UL, ATEX, IECEx, cFMus

Marcação ex

ATEX:
II 3 G Ex ec II C T4 Gc
IECEx:
Ex ex IIC T4 G
cFMus:
Classe I, Divisão 2, Grupos A, B, C, D
Classe I, zona 2, AEx ec IIC T4 Gc

Modelo

uma caixa de terminais compacta com LEDs de sinal

Caixa de terminais com nível de fiação ligável

Materiais

policarbonato

Dimensões (W x H x D)

12 mm x 100 mm x 68 mm

Instalação

em trilhos DIN de 35 mm, em conformidade com a norma EN 60715 com fechadura

Instalação lado a lado por meio de

dupla ranhura e ligação de chave

Marcação

rotulagem da série BZxxx

Conexão

condutor (s) sólido (s), condutor (s) flexível (s) e ferrule (f): ação da mola por chave de fenda

Secção transversal da ligação

s*: 0,08...2,5 mm2,
st*: 0,08...2,5 mm2,
f*: 0,14...1,5 mm2

s*: 0,08...1,5 mm2,
st*: 0,08...1,5 mm2,
f*: 0,14...1,5 mm2

AWG de secção transversal de ligação

s*: AWG28...14,
AWG28...14,
f*: AWG26...16

s*: AWG28...16,
AWG28...16,
f*: AWG26...16

Duração de descolagem

8...9 mm

9...10 mm

Contatos de potência de carga de corrente

Imax: 10 A
